Hướng Dẫn Thiết Kế Layout Kho Với Kệ Trung Tải Chuẩn Công Nghiệp

Hướng Dẫn Thiết Kế Layout Kho Với Kệ Trung Tải Tối Ưu Không Gian Lưu Trữ

Việc thiết kế layout kho với kệ trung tải (Medium Duty Rack Layout) đóng vai trò quyết định trong việc định hình sự thành công của một trung tâm logistics hoặc nhà xưởng sản xuất. Thay vì sắp xếp kệ theo cảm tính, một hệ thống layout đạt chuẩn công nghiệp phải giải quyết được bài toán cân bằng giữa storage density (mật độ lưu trữ) và picking efficiency (hiệu suất lấy hàng). Khi không gian nhà kho ngày càng đắt đỏ, mỗi mét vuông đều là tiền bạc, một bản vẽ thiết kế thông minh chính là chìa khóa để giảm chi phí vận hành và tăng năng lực cạnh tranh.

Quy trình thiết kế này không đơn giản là đo đạc và đặt kệ, mà nó yêu cầu việc phân tích chuyên sâu về luồng di chuyển vật chất (Material Handling), tính toán forklift turning radius (bán kính quay xe nâng), cũng như ứng dụng các chiến lược về FIFO, FEFO. Trong bài viết này, chúng tôi sẽ đi sâu vào những nguyên tắc, thành phần cốt lõi, cũng như kinh nghiệm thực tiễn để kiến tạo một không gian kho linh hoạt, bền vững, hỗ trợ đắc lực cho hệ thống Warehouse Management System (WMS).

Thiết Kế Layout Kho Với Kệ Trung Tải Là Gì?

Thiết kế layout nhà kho sử dụng kệ trung tải là quá trình tổ chức, phân bổ và quy hoạch không gian ba chiều của một cơ sở lưu trữ. Khái niệm này bao trùm từ việc bố trí các dãy kệ, lối đi, đến việc quy hoạch các vùng chức năng như khu vực nhận hàng, đóng gói, xuất hàng. Bản chất của công việc này là tạo ra một môi trường vật lý sao cho dòng chảy hàng hóa và con người diễn ra với tốc độ cao nhất, an toàn nhất.

Vai trò của layout kho chuẩn xác là loại bỏ hoàn toàn hiện tượng thắt cổ chai (bottleneck) trong chuỗi cung ứng nội bộ. Ứng dụng của nó được triển khai rộng rãi ở các kho thương mại điện tử, Fulfillment Center, kho phụ tùng linh kiện điện tử, dược phẩm, nơi có hàng chục ngàn mã SKU khác nhau cần được quản lý chi tiết.

Một thiết kế khoa học sẽ hạn chế những rủi ro do thao tác sai, tạo nền tảng vững chắc để ngăn chặn những vấn đề mà bài viết Những Sai Lầm Khi Thiết Kế Kệ Trung Tải thường xuyên đề cập đến.

Cấu trúc tiêu chuẩn của một bản vẽ layout kho gồm những gì?

• Khu vực Docking Area bao gồm Inbound (nhập) và Outbound (xuất).

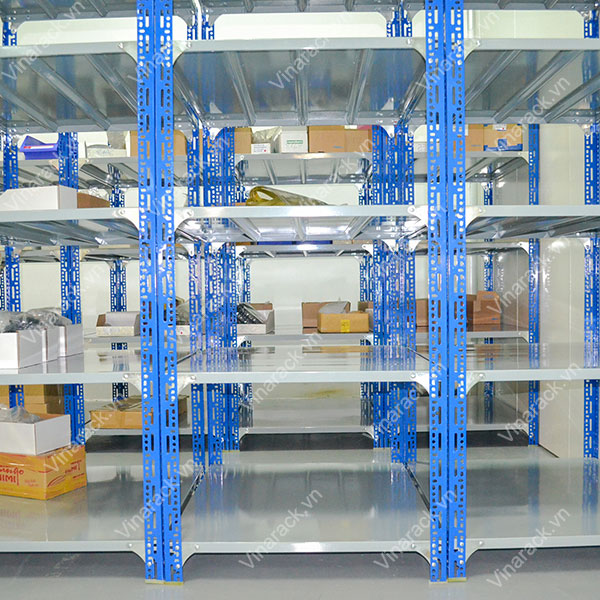

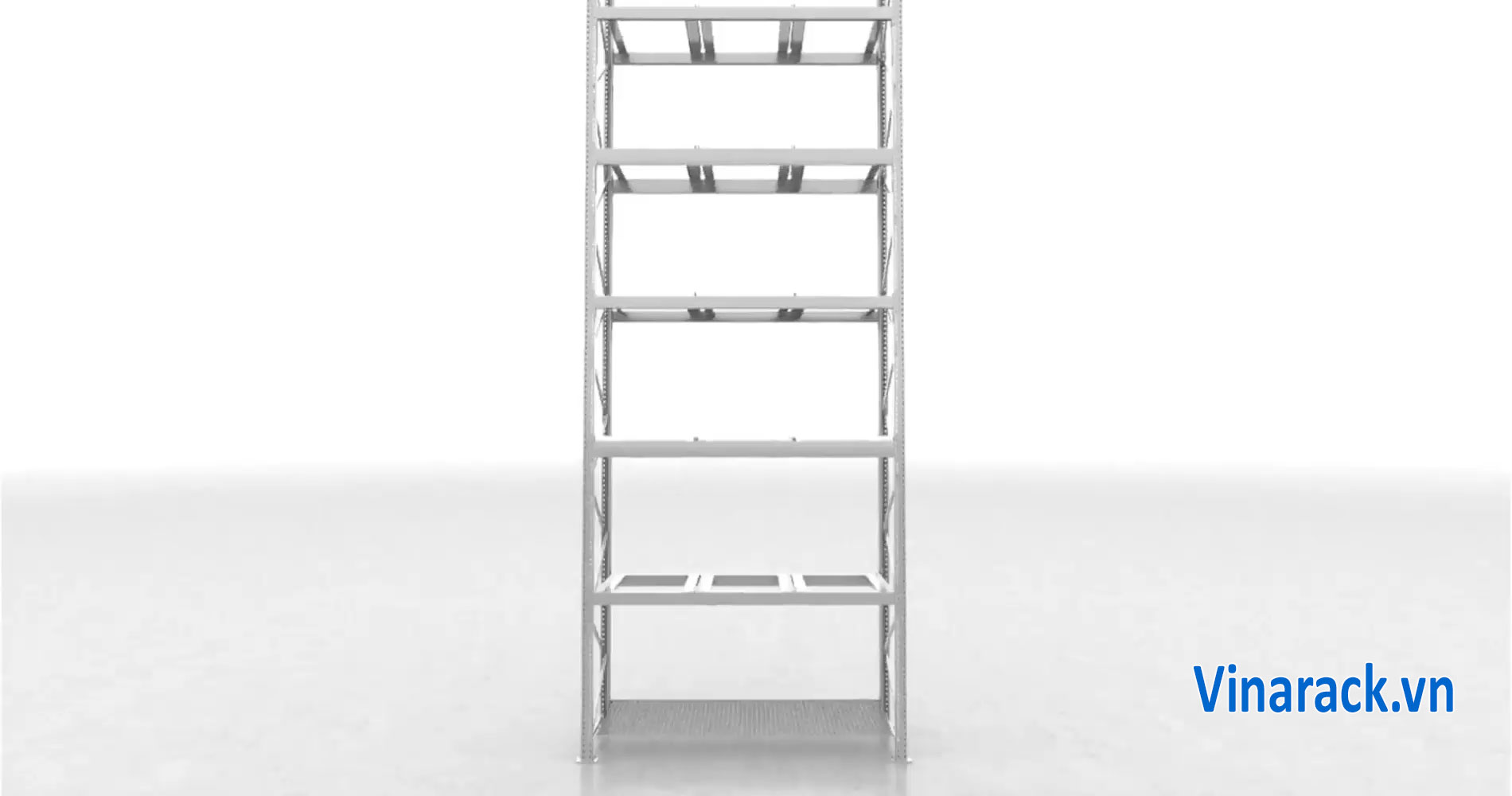

• Khu vực lưu trữ cốt lõi (Core Storage Area) bố trí hệ thống kệ chịu tải tầm trung.
• Hệ thống lối đi bao gồm Main Aisle (Lối đi chính) và Cross Aisle (Lối đi ngang).
• Trạm Picking và Packing (Đóng gói) chuyên biệt cho các đơn hàng lẻ.
• Khu vực chờ xử lý hàng hoàn trả (Reverse Logistics / Return Area).
• Khu vực sạc xe nâng điện và đậu thiết bị nâng hạ (Charging Station).
• Hành lang an toàn PCCC, lối thoát hiểm và sơ đồ di tản.

Các Thành Phần Quan Trọng Trong Layout Kệ Trung Tải

Để đạt được mục tiêu Warehouse Automation hay vận hành thủ công với hiệu suất tối đa, nhà quản lý không thể bỏ qua việc thiết kế chi tiết từng khu vực nhỏ trong không gian lớn. Dưới đây là các thành phần thiết yếu làm nên một sơ đồ hoàn chỉnh.

Khu Vực Tiếp Nhận (Inbound) và Xuất Hàng (Outbound)

Hai khu vực này là cửa ngõ giao thương của mọi nhà kho. Thiết kế kích thước cho khu vực Inbound phải đủ rộng để thực hiện thao tác bóc dỡ và phân loại (Sorting) ban đầu. Tại đây, chiến lược Cross-docking cũng thường được tích hợp nhằm đẩy nhanh các lô hàng khẩn cấp. Tương tự, khu vực Outbound hay Staging Area cần diện tích để tập kết hàng hóa trước khi bốc lên xe tải, giúp throughput vận hành không bị tắc nghẽn.

Lối Đi Giữa Các Dãy Kệ (Aisle Width)

Không có một con số cố định cho Aisle Width, nhưng nó quyết định mật độ lưu trữ tổng thể. Với kệ trung tải, lối đi cho nhân viên nhặt hàng thường từ 1.2m – 1.5m. Nếu kho dùng xe nâng Reach Truck nhỏ hoặc máy gắp order picker, lối đi cần thiết lập ở mức 2.5m. Sự cân đối giữa việc hẹp lối đi để tăng diện tích chứa hàng và mở rộng lối đi để xe chạy nhanh là một bài toán hóc búa đối với mọi kỹ sư không gian.

Khu Vực Phân Loại và Đóng Gói (Picking & Packing)

Nằm sát với vùng lõi lưu trữ, trạm đóng gói được xem là bộ phận tạo ra giá trị gia tăng cuối cùng. Thiết kế khu vực này với các bàn thao tác công thái học (ergonomics) sẽ giúp tăng Picking Efficiency, giảm thiểu mệt mỏi cho công nhân và đảm bảo thời gian Lead Time của đơn hàng đạt chuẩn.

Hành Lang An Toàn và Tuân Thủ PCCC

Layout không chỉ phục vụ năng suất mà còn phải đáp ứng luật Warehouse Safety. Các kỹ sư phải trừ đi các khoảng cách an toàn tính từ đỉnh kệ lên trần nhà (cho hệ thống Sprinkler), khoảng lùi tường và không đặt hệ thống giá kệ chặn lối đi thoát hiểm khẩn cấp.

Lợi Ích Vượt Trội Của Việc Quy Hoạch Sơ Đồ Kho Khoa Học

Đầu tư chất xám vào việc xây dựng một layout tối ưu sẽ mang lại hiệu quả kinh tế khổng lồ trong suốt hàng chục năm hoạt động của kho.

• Tối Ưu Hóa Sức Chứa (Warehouse Optimization): Việc bố trí cấu trúc dãy đôi (Back-to-back) và tận dụng chiều cao trần nhà giúp tăng storage density lên tới 40% so với cách đặt kệ tùy tiện.
• Gia Tăng Lưu Lượng (High Throughput): Thiết kế các con đường một chiều hoặc có đường tránh thông minh giúp các xe đẩy và xe nâng không bao giờ phải chờ đợi nhau.
• Quản Lý Tồn Kho (Inventory Management) Vượt Trội: Sự phân tách rõ ràng các Zone, Bin, Location tương thích 100% với mã số trên phần mềm, nâng cao Inventory Accuracy lên mức 99.9%.
• Bảo Đảm An Toàn Lao Động: Các không gian giao cắt (Intersection) có tầm nhìn rộng, đi kèm hệ thống Rack Protection và gương cầu lồi, làm giảm rủi ro tai nạn lao động đáng kể.
• Độ Mở Rộng Linh Hoạt: Layout chuẩn rất dễ điều chỉnh khi doanh nghiệp muốn chuyển đổi từ vận hành thủ công sang tự động hóa, hoặc mở rộng hệ thống thêm tầng lửng. Bạn có thể xem cách cải tạo và duy tu qua bài viết Cách Bảo Trì Kệ Trung Tải Để Sử Dụng Trên 10 Năm để thấy tầm quan trọng của hệ thống khung sườn định hình.

Phân Tích Các Kiểu Bố Trí Layout Kho Phổ Biến (Nhóm Cluster Type)

Tùy theo kiến trúc của tòa nhà và mô hình chuỗi cung ứng, các kỹ sư thường áp dụng một trong ba kiểu dòng chảy vật chất sau đây. Mỗi mô hình đều có tính ứng dụng riêng biệt.

Bố Trí Dòng Chảy Chữ I (I-Shape Layout)

Mô hình thẳng này tách biệt hoàn toàn cửa vào và cửa ra ở hai đầu đối diện của tòa nhà. Nó đặc biệt hữu dụng cho các cơ sở sản xuất có luồng hàng lưu thông một chiều (One-way flow) khổng lồ. Thiết kế này thúc đẩy Cross-docking hiệu quả nhất. Tuy nhiên, nó đòi hỏi hệ thống bến bãi đỗ xe tải ở cả hai mặt của nhà kho, gây tốn kém diện tích ngoại vi.

Bố Trí Dòng Chảy Chữ U (U-Shape Layout)

Đây là sơ đồ được ưa chuộng số một trong ngành logistics thương mại điện tử. Khu vực Inbound và Outbound được đặt chung một phía (cùng một bến xếp dỡ). Các dãy kệ trung tải được sắp xếp theo hình chữ U quanh lõi lưu trữ. Lợi thế lớn nhất là tính linh hoạt nhân sự; nhân viên có thể dễ dàng chuyển đổi qua lại giữa công việc dỡ hàng và xuất hàng. Không gian an ninh cửa ra vào cũng dễ dàng được quản lý tập trung.

Bố Trí Dòng Chảy Chữ L (L-Shape Layout)

Thường thấy ở những nhà kho xây dựng trên mảnh đất không vuông vức hoặc có góc khuất. Cửa nhập và xuất nằm trên hai bức tường vuông góc với nhau. Bố trí này tận dụng tốt không gian chết, tạo ra dòng lưu chuyển hàng hóa mượt mà nhưng đòi hỏi việc quy hoạch lối đi chéo hoặc hệ thống gương chống điểm mù cẩn thận để tránh xe nâng va chạm tại các khúc cua.

Gốc Nhìn Chuyên Gia, Insight Thị Trường Và Kinh Nghiệm Thực Tiễn (EEAT)

Góc Nhìn Từ Chuyên Gia Của VINARACK

Với cương vị là kỹ sư thiết kế 15 năm kinh nghiệm về Rack Inspection và hệ thống kệ chứa hàng, tôi nhận thấy nhiều nhà quản lý kho chỉ chăm chăm tối đa hóa diện tích bằng cách nhét đầy kệ. Họ quên mất rằng Dynamic Load (tải trọng động) khi lấy hàng và Static Load (tải trọng tĩnh) cần một độ ổn định rất cao. Nếu lối đi quá chật, xe nâng hoặc nhân viên thao tác sẽ va quệt làm xô lệch cấu trúc. Hơn nữa, việc không cân nhắc Kệ Trung Tải Và Kệ Tải Nặng Khác Nhau Như Thế Nào? khi xếp hàng hóa trên layout sẽ dẫn đến quá tải cục bộ, làm biến dạng mặt mâm tôn gai.

Industry Insight (Xu Hướng Công Nghệ 2026)

Thị trường hiện nay không còn dùng giấy bút để vẽ sơ đồ kho. Việc ứng dụng phần mềm mô phỏng 3D trước khi Quy Trình Lắp Đặt Kệ Trung Tải Đạt Chuẩn thực tế là bắt buộc đối với mọi Distribution Center. Sự bùng nổ của AI và WMS đám mây (Cloud WMS) cho phép các kỹ sư tạo ra một Digital Twin (bản sao kỹ thuật số) của nhà kho để giả lập hàng triệu đơn hàng chạy qua layout. Xu hướng sắp tới là kết hợp kệ trung tải với AGV (Automated Guided Vehicles) lấy hàng tự động, yêu cầu lối đi phải bằng phẳng, quét sơn epoxy chống tĩnh điện và khoảng cách 100% chuẩn xác không xê dịch.

Practical Experience (Kinh Nghiệm Triển Khai Thực Tế)

Chúng tôi từng tái thiết kế layout cho một chuỗi siêu thị mẹ và bé tại miền Nam. Layout cũ của họ sử dụng loại kệ không phù hợp và đường đi zích zắc gây ùn ứ. Khi so sánh Kệ Trung Tải Và Kệ V Lỗ: Nên Chọn Loại Nào?, chúng tôi đã thay thế toàn bộ bằng kệ trung tải bố trí theo mô hình chữ U, nới rộng Main Aisle lên 2.0m và phân khu hàng hóa theo nguyên tắc FIFO. Kết quả là thời gian xử lý trung bình mỗi đơn vị hàng hóa giảm từ 8 phút xuống còn 3 phút, giúp kho tăng khả năng tiếp nhận thêm 40% lượng hàng lưu thông mỗi ngày mà không cần thuê thêm nhân sự.

Bảng So Sánh Chi Tiết Hiệu Quả Các Layout Kho Kệ Trung Tải

Để giúp bạn dễ dàng ra quyết định trước khi bắt tay vào triển khai dự án, dưới đây là bảng so sánh trực quan về đặc điểm kỹ thuật và khả năng đáp ứng của ba mô hình lưu trữ phổ biến nhất:

Tiêu Chí Kỹ Thuật	Layout Chữ U (U-Shape)	Layout Chữ I (I-Shape)	Layout Chữ L (L-Shape)
Lưu Lượng Vật Chất (Throughput)	Rất cao, luân chuyển linh hoạt	Tuyệt vời cho tốc độ nhanh, 1 chiều	Mức khá, luân chuyển ổn định
Mật Độ Lưu Trữ (Storage Density)	Tối ưu xuất sắc lõi trung tâm	Có thể bị hao hụt diện tích ở hai đầu	Tận dụng được các không gian chết góc
Chiến Lược Cross Docking	Có thể thực hiện ở mức trung bình	Lý tưởng nhất để xuất hàng ngay	Không phù hợp bằng chữ I và chữ U
Khả Năng Kiểm Soát An Ninh	Tốt nhất (một điểm giám sát tập trung)	Khó khăn (cần 2 trạm kiểm soát đầu cuối)	Kiểm soát tách biệt theo hai hướng
Tối Ưu Nhân Sự Vận Hành	Chia sẻ nhân viên linh động dễ dàng	Nhân sự phân tách độc lập hai đầu	Nhân sự cần bộ đàm liên lạc liên tục
Tính Năng Mở Rộng Hệ Thống	Dễ cơi nới hoặc nối dài ra phía sau	Khá phức tạp do kẹt bến bãi xe tải	Tùy thuộc vào quỹ đất mở rộng hông
Ngành Nghề Phù Hợp Điển Hình	Fulfillment, Bán lẻ, Kho thương mại	Nhà máy lắp ráp công nghiệp lớn	Nhà xưởng có hình dáng đặc thù chữ L

---

Câu Hỏi Thường Gặp (FAQ) Về Thiết Kế Layout Kho

1. Layout kho kệ trung tải là gì?

Layout kho là bản đồ quy hoạch không gian ba chiều của kho hàng, phân bổ vị trí các dãy kệ trung tải, lối đi, và khu vực chức năng nhằm tối ưu hóa diện tích và luồng công việc hậu cần.

2. Khoảng cách lối đi tiêu chuẩn giữa các dãy kệ trung tải là bao nhiêu?

Tùy thuộc vào phương tiện lấy hàng, lối đi thường rộng từ 1.2m đến 1.5m đối với xe đẩy tay, và 2.5m đến 3.0m nếu sử dụng xe nâng điện nhỏ hoặc Reach Truck quay đầu vòng.

3. Có cần thiết phải áp dụng tiêu chuẩn FEM vào bản vẽ layout không?

Hoàn toàn cần thiết. Các tiêu chuẩn FEM 10.2.02 và EN15512 đảm bảo dung sai lắp đặt, khả năng chịu tải tĩnh và động, giúp hệ thống kệ vận hành an toàn và bền bỉ trong hàng chục năm.

4. Mật độ lưu trữ (Storage Density) bị ảnh hưởng như thế nào bởi layout kho?

Một sơ đồ kho khoa học sẽ loại bỏ các không gian thừa, tối ưu hóa chiều cao và lối đi, giúp tăng mật độ lưu trữ lên 30% đến 50% so với cách sắp xếp thông thường không quy hoạch.

5. Tại sao cần thiết lập khu vực Cross Docking trong layout nhà kho?

Khu vực Cross Docking cho phép hàng hóa được chuyển trực tiếp từ cửa nhập sang cửa xuất mà không cần lưu kho qua đêm, giúp tiết kiệm chi phí bốc xếp, lưu trữ và tăng tốc độ phân phối.

6. Mô hình layout chữ U phù hợp với loại hình doanh nghiệp nào nhất?

Mô hình chữ U (U-Shape) lý tưởng cho kho thương mại điện tử, kho Fulfillment Center, nơi cần sự linh hoạt cao trong việc điều phối nhân sự giữa khu vực nhập Inbound và xuất Outbound.

7. Có nên kết hợp hệ thống kệ trung tải với các giải pháp kệ khác không?

Có. Kệ trung tải thường được kết hợp với kệ Selective, kệ VNA hoặc sàn Mezzanine (gác lửng) để tạo ra các giải pháp lưu trữ đa tầng và tối ưu hóa theo phân khúc kích cỡ SKU.

8. Làm thế nào để đảm bảo an toàn PCCC trong bản vẽ layout?

Khi thiết kế, cần đảm bảo khoảng cách an toàn từ đỉnh hàng hóa đến vòi phun Sprinkler (thường tối thiểu 50cm), quy hoạch rõ hành lang thoát hiểm và không đặt kệ chắn ngang lối ra vào khẩn cấp.

9. Phần mềm nào hỗ trợ thiết kế sơ đồ nhà kho tốt nhất hiện nay?

AutoCAD là phần mềm nền tảng. Ngoài ra, kỹ sư có thể dùng SketchUp, SolidWorks để dựng 3D, hoặc các module mô phỏng từ hệ thống Warehouse Management System (WMS) hiện đại để kiểm tra thực tế ảo.

10. Nên dùng hệ thống Rack Protection ở các vị trí nào trong kho?

Ốp bảo vệ nên được gắn ở các chân cột trụ, và thanh chắn bảo vệ (Barrier) cần đặt ở đầu mỗi dãy kệ, dọc theo lối đi chính có xe nâng hoạt động để tránh va chạm gây đổ sập hiệu ứng domino.

11. Chiều cao kệ trung tải tối đa trong thiết kế nên là bao nhiêu?

Thường khoảng 2m – 3m nếu công nhân bốc xếp bằng tay hoặc dùng thang di động. Nếu cao hơn, cần thiết kế thêm giải pháp kệ sàn lối đi (Catwalk) để người lao động đi lên các tầng cao an toàn.

12. Nên thiết lập khoảng lùi tường (Wall Clearance) bao nhiêu là đủ?

Khoảng lùi từ lưng kệ đến vách tường tối thiểu nên từ 10cm – 15cm để tránh ẩm mốc, cho phép không khí lưu thông và tạo khe hở an toàn chống cháy lan theo luật xây dựng.

---
