Tối ưu hóa không gian lưu trữ và quản lý chuỗi cung ứng là bài toán sống còn của mọi doanh nghiệp B2B hiện nay. Một hệ thống kho bãi hoạt động kém hiệu quả không chỉ làm tăng chi phí vận hành mà còn làm chậm tiến độ phân phối, gây tổn thất lớn tới uy tín thương hiệu. Trọng tâm của việc giải quyết bài toán này chính là cấu trúc hạ tầng cơ sở: kệ chứa hàng các loại.

Bài viết này được thiết kế như một tài liệu chuyên sâu (Pillar Page) toàn diện nhất nhằm cung cấp đầy đủ thông tin kỹ thuật, phân tích kinh tế và hướng dẫn thực tế để giúp các chủ doanh nghiệp, giám đốc logistics và quản lý kho vận đưa ra quyết định đầu tư chính xác nhất.

Tổng quan về kệ chứa hàng

Trong kỷ nguyên logistics 4.0, kệ kho hàng không đơn thuần chỉ là những khung sắt tĩnh lặng dùng để đặt hàng hóa lên trên. Chúng đóng vai trò là “bộ khung xương” định hình toàn bộ dòng chảy vật chất (material flow) của doanh nghiệp. Hệ thống kệ kho hiện đại kết hợp chặt chẽ với các thiết bị nâng hạ, phần mềm quản lý kho (WMS) và các phương thức vận hành khắt khe nhằm đảm bảo an toàn tuyệt đối cho người lao động lẫn hàng hóa.

Khi chuỗi cung ứng dịch chuyển nhanh chóng, áp lực lên diện tích mặt sàn kho ngày một lớn. Chi phí thuê đất, xây dựng nhà xưởng tăng phi mã buộc các doanh nghiệp phải tìm cách khai thác tối đa không gian theo chiều cao. Việc chuyển đổi từ phương thức xếp chồng pallet truyền thống (block stacking) sang các hệ thống kệ chứa hàng tiêu chuẩn giúp tăng mật độ lưu trữ lên từ 100% đến 300%, đồng thời giảm thiểu tỷ lệ hư hỏng hàng hóa xuống mức tối thiểu.

Kệ chứa hàng các loại là gì?

Kệ chứa hàng các loại là thuật ngữ tổng hợp chỉ tất cả các kết cấu khung đỡ cơ khí được lắp đặt trong nhà kho nhằm mục đích sắp xếp, lưu trữ và bảo quản các loại hàng hóa thô, bán thành phẩm hoặc thành phẩm một cách khoa học.

Trong thuật ngữ chuyên ngành logistics quốc tế, hệ thống này được gọi là warehouse racking system hoặc phổ biến hơn với các dòng lưu trữ hàng hóa trên tấm ballet là pallet rack system.

Bản chất của một hệ thống warehouse racking system tiêu chuẩn là tính mô-đun hóa (modularity). Các cấu kiện được sản xuất hàng loạt tại nhà máy bằng thép cán nguội cường độ cao, sau đó được liên kết cố định với nhau bằng bulong, ốc vít và các khớp gài chịu lực. Nhờ cấu trúc này, hệ thống có khả năng chịu được các mức tải trọng cực lớn từ vài chục kilôgam cho đến hàng chục tấn, đồng thời cho phép tháo dỡ, di dời hoặc thay đổi khoảng cách giữa các tầng một cách linh hoạt theo nhu cầu thực tế của kho vận.

Phân loại kệ chứa hàng (FULL DETAIL)

Để thiết kế một giải pháp lưu trữ thành công, người kỹ sư và nhà quản lý kho phải nắm rõ tường tận từng loại kết cấu kết hợp với các chỉ số kỹ thuật vận hành đặc thù. Dưới đây là phân tích chi tiết toàn bộ các dòng kệ kho hàng từ hạng nhẹ đến hạng nặng đang được áp dụng trên thị trường.

1. Kệ tải trọng nhẹ (Kệ sắt v lỗ đa năng)

Đây là dòng kệ cơ bản nhất, xuất hiện phổ biến từ kho lưu trữ tài liệu văn phòng, kho hàng thương mại điện tử nhỏ đến các cửa hàng tạp hóa, bách hóa.

• Cấu tạo: Bao gồm chân trụ bằng thanh thép chữ V đục lỗ dọc thân; mâm mạ kẽm hoặc sơn tĩnh điện (hoặc mâm gỗ); ke góc và hệ thống bulong ốc vít kết nối trực tiếp chân trụ và mâm.

• Tải trọng: Dao động từ 50kg – 150kg/tầng.

• Ưu điểm: Giá thành rẻ nhất; trọng lượng nhẹ, cực kỳ dễ tháo lắp và di chuyển thủ công; có thể điều chỉnh khoảng cách các tầng linh hoạt từng centimet.

• Nhược điểm: Khả năng chịu lực giới hạn; không thể bốc dỡ hàng bằng xe nâng công nghiệp; độ bền cơ học thấp nếu vận hành trong môi trường công nghiệp khắc nghiệt.

• Khi nào nên dùng: Phù hợp tuyệt đối cho kho chứa tài liệu, hộp carton nhẹ, linh kiện điện tử nhỏ, hàng hoàn của các shop bán hàng online, bốc xếp hoàn toàn bằng tay (manual picking).

• Khi nào KHÔNG nên dùng: Tuyệt đối không dùng cho hàng hóa đóng theo khối pallet, hàng hóa nặng, hoặc các kho có tần suất va chạm cơ học cao từ thiết bị kéo hàng.

2. Kệ trung tải (Medium Duty Racking)

Dòng kệ đóng vai trò cầu nối giữa lưu trữ công nghiệp nặng và lưu trữ dân dụng, thường xuất hiện trong các kho vật tư, phụ tùng ô tô, xe máy hoặc nhà máy sản xuất nhẹ.

• Cấu tạo: Gồm khung cột chân trụ (Omega Profile), thanh liên kết giằng ngang – giằng xéo, thanh Beam (thanh đỡ ngang) và mâm tole (hoặc tấm sàn lưới, ván gỗ) đặt lên thanh beam để đỡ hàng trực tiếp.

• Tải trọng: Từ 200kg – 800kg/tầng.

• Ưu điểm: Kết cấu vô cùng vững chãi, tính thẩm mỹ cao nhờ lớp sơn tĩnh điện dày; tuổi thọ vận hành trên 10 năm; chi phí đầu tư ở mức vừa phải.

• Nhược điểm: Vẫn ưu tiên bốc xếp bằng tay hoặc xe thang lấy hàng, hiệu suất khai thác chiều cao chưa tối ưu vì giới hạn chiều cao thường dưới 4m để đảm bảo an toàn thao tác thủ công.

• Khi nào nên dùng: Lưu trữ phụ tùng, thiết bị máy móc, nguyên vật liệu đóng hộp cỡ trung, kho hàng của các siêu thị điện máy, dược phẩm.

• Khi nào KHÔNG nên dùng: Khi hàng hóa đã được chuẩn hóa trên các tấm pallet tiêu chuẩn nặng trên 1 tấn hoặc chiều cao nhà kho vượt quá 6m đòi hỏi xe nâng chuyên dụng hoạt động.

3. Kệ pallet (Kệ Selective)

Đây là “ông vua” trong thế giới pallet rack system, chiếm tới hơn 70% thị phần kệ công nghiệp nặng trên toàn cầu nhờ tính linh hoạt tuyệt đối.

• Cấu tạo: Khung cột chịu lực chân trụ Omega profile lớn, hệ thống giằng tam giác chống xoắn, thanh Beam chịu lực hạng nặng kết nối bằng ngàm gài chữ U có chốt an toàn, thanh lót pallet (support bar) đặt vuông góc giữa hai thanh beam nhằm tăng độ an toàn. Toàn bộ hệ thống chân trụ được khoan cấy bulong nở cố định chắc chắn xuống sàn kho.

• Tải trọng: Từ 1000kg – 4000kg/tầng (hoặc cao hơn tùy thiết kế riêng).

• Ưu điểm: Khả năng tiếp cận pallet đạt chính xác 100% (xe nâng có thể lấy bất kỳ pallet nào mà không cần dịch chuyển pallet khác); dễ dàng kiểm kho hàng tồn; phù hợp với mọi loại xe nâng tiêu chuẩn trên thị trường.

• Nhược điểm: Mật độ diện tích lưu trữ chỉ ở mức trung bình vì diện tích dành cho lối đi của xe nâng (Aisle width) chiếm tới 35% – 45% tổng diện tích mặt sàn kho.

• Khi nào nên dùng: Kho hàng có số lượng chủng loại sản phẩm (SKU) cực kỳ lớn, đa dạng ngành hàng, cần xuất nhập liên tục, dòng tiền luân chuyển hàng hóa nhanh. Xem thêm bài viết chi tiết để hiểu sâu về kệ pallet là gì.

• Khi nào KHÔNG nên dùng: Nhà kho có diện tích quá nhỏ nhưng số lượng pallet cùng loại lại cực lớn, đòi hỏi mật độ chứa hàng cực dày để tiết kiệm chi phí mặt bằng.

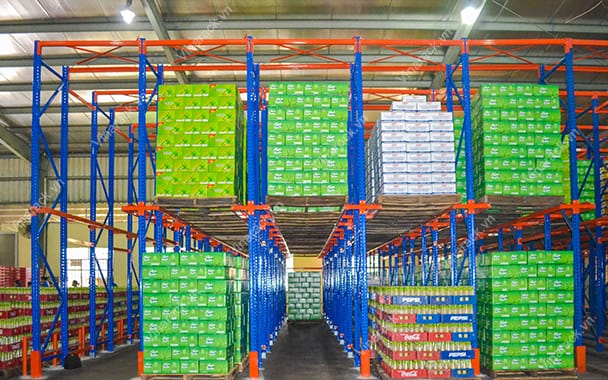

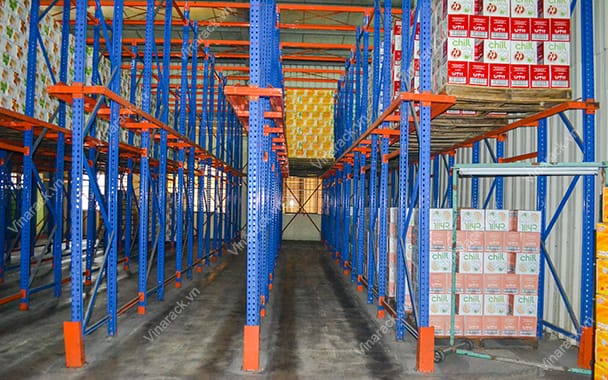

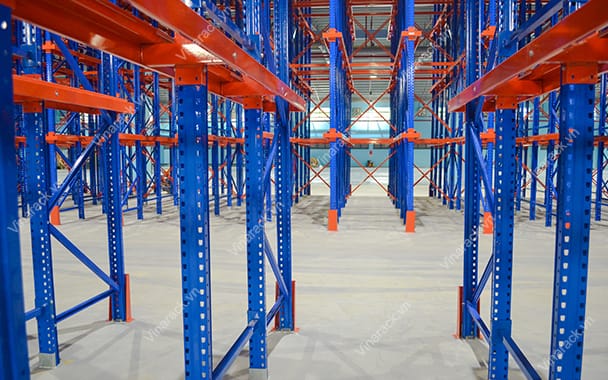

4. Kệ Drive-In (Drive-In Racking)

Gợi ý hoàn hảo cho những nhà kho cần tối ưu hóa tối đa mật độ chứa hàng bằng cách triệt tiêu gần như toàn bộ lối đi của xe nâng.

• Cấu tạo: Loại bỏ hệ thống thanh Beam ngang truyền thống. Thay vào đó, cấu trúc sử dụng các hàng cột đứng kết hợp với hệ thống thanh ray dẫn hướng pallet (top rails và support rails) chạy dọc theo chiều sâu của kệ. Xe nâng sẽ chui trực tiếp vào bên trong các lòng kệ để đặt hoặc lấy pallet.

• Tải trọng: Từ 1000kg – 1500kg/pallet.

• Ưu điểm: Tăng mật độ lưu trữ lên đến 80% diện tích kho; tiết kiệm chi phí vận hành hệ thống đèn chiếu sáng và điều hòa (đặc biệt là kho lạnh).

• Nhược điểm: Khả năng tiếp cận hàng hóa thấp (chỉ khoảng 20% – 30% vì pallet xếp bên trong cùng bắt buộc phải lấy ra sau cùng); dễ xảy ra va chạm giữa xe nâng và chân trụ kệ nếu tài xế không có tay nghề cao; tuân thủ nghiêm ngặt nguyên lý LIFO.

• Khi nào nên dùng: Thích hợp cho kho chứa sản phẩm đồng nhất, số lượng SKU ít nhưng khối lượng mỗi SKU cực lớn; các kho hàng thành phẩm chờ xuất theo lô lớn. Để có cái nhìn toàn diện về kỹ thuật vận hành hệ thống này, mời bạn tham khảo thêm kệ drive-in là gì.

• Khi nào KHÔNG nên dùng: Kho hàng có hạn sử dụng ngắn (date ngắn), hàng hóa cần chọn lọc bốc dỡ riêng lẻ từng pallet hoặc doanh nghiệp có danh mục sản phẩm thay đổi liên tục.

5. Kệ công xôn (Cantilever Rack)

Dòng kệ đặc thù, phá bỏ hoàn toàn giới hạn về rào cản cột đứng phía trước, chuyên trị các loại hàng hóa có kích thước cồng kềnh, chiều dài quá khổ.

• Cấu tạo: Gồm một cột đứng chịu lực lõi thép đặc cốt lớn (Single hoặc Double sided) đặt trên hệ chân đế vững chắc nối sàn. Các cánh tay đỡ (Arms) được lắp chìa ra phía trước dọc theo thân cột để đỡ hàng hóa trực tiếp.

• Tải trọng: Từ 500kg – 2000kg/cánh tay đỡ.

• Ưu điểm: Không bị vướng cột đứng phía trước nên việc xếp dỡ các thanh hàng dài trở nên cực kỳ dễ dàng; có thể xếp dỡ bằng cả xe nâng lẫn cẩu trục.

• Nhược điểm: Chi phí đầu tư chế tạo cơ khí cao; yêu cầu không gian quay xe nâng lớn; không dùng để chứa các pallet tiêu chuẩn một cách hiệu quả.

• Khi nào nên dùng: Lưu trữ ống thép, thép thanh, tôn cuộn, gỗ tấm xẻ mảng lớn, ống nhựa PVC, thảm trải sàn hoặc các cấu kiện xây dựng đúc sẵn.

• Khi nào KHÔNG nên dùng: Khi kho của bạn chỉ vận hành lưu trữ các thùng hàng carton đóng gói nhỏ gọn gọn gàng trên pallet vuông thông thường.

6. Kệ trôi tự động (Flow Rack)

Giải pháp tự động hóa dòng chảy hàng hóa cơ học bằng cách ứng dụng trọng lực, giúp tối ưu hóa tuyệt đối tốc độ luân chuyển kho hàng.

• Cấu tạo: Cấu trúc khung tương tự kệ pallet nhưng các tầng chứa hàng được thiết kế nghiêng từ 3° – 5° hướng về phía xuất hàng. Trên các tầng này lắp đặt hệ thống con lăn (roller bed) kết hợp phanh giảm tốc để kiểm soát tốc độ trượt của khối hàng.

• Tải trọng: Từ 500kg – 1500kg/pallet.

• Ưu điểm: Tự động hóa quá trình xuất nhập theo nguyên lý FIFO hoàn hảo; tách biệt hoàn toàn lối đi nạp hàng (Inbound) và lối đi lấy hàng (Outbound), tăng mức độ an toàn lao động; tiết kiệm năng lượng di chuyển của xe nâng.

• Nhược điểm: Chi phí bảo trì con lăn, hệ thống hãm phanh định kỳ rất đắt đỏ; yêu cầu pallet gỗ/nhựa phải có chất lượng đáy bằng phẳng tuyệt đối để không bị kẹt ray trượt.

• Khi nào nên dùng: Kho dược phẩm, kho thực phẩm có hạn sử dụng nghiêm ngặt, kho cấp liệu cho các dây chuyền lắp ráp ô tô, điện tử công nghệ cao.

• Khi nào KHÔNG nên dùng: Doanh nghiệp có ngân sách đầu tư ban đầu eo hẹp, thời gian khấu hao hệ thống ngắn hoặc chất lượng pallet sử dụng trong kho không đồng đều.

So sánh chuyên sâu các loại kệ

Để giúp nhà quản lý có cái nhìn trực quan và khoa học nhất trước khi phê duyệt ngân sách mua sắm kệ chứa hàng các loại, chúng tôi đã lập bảng phân tích định lượng dựa trên các chỉ số cốt lõi dưới đây:

Phân tích sâu sâu về các biến số vận hành:

• Đánh đổi giữa Chi phí và Mật độ: Kệ Drive-In và Flow Rack giúp bạn nén được lượng hàng khổng lồ vào một diện tích hẹp, cắt giảm chi phí xây nhà kho mới. Tuy nhiên, số tiền bỏ ra cho kỹ nghệ cơ khí chính xác của hai loại này lớn hơn nhiều so với hệ thống Selective.

• Bài toán Tốc độ xuất nhập (Throughput): Nếu doanh nghiệp chạy các chiến dịch TMĐT lớn hoặc phân phối hàng tiêu dùng nhanh (FMCG), việc chọn Drive-In sẽ là một thảm họa logistics vì xe nâng mất quá nhiều thời gian để “đào” pallet phía trong. Khi đó, Selective hoặc Flow Rack mới là câu trả lời giải cứu dòng chảy hàng hóa.

Hướng dẫn chọn kệ theo thực tế (DECISION GUIDE)

Đừng mua hệ thống kệ kho chỉ vì thấy đối thủ cạnh tranh của bạn đang dùng loại đó. Việc chọn lựa kệ kho hàng phải dựa trên các dữ liệu khảo sát thực tế có thể đo lường được dưới đây:

1. Phân tích dựa trên Diện tích và Chiều cao kho (Cubic Utilization)

• Nếu trần kho thấp dưới 4.5m: Lựa chọn tối ưu là Kệ trung tải hoặc Kệ Selective tầng thấp. Khai thác chiều cao lúc này không phải ưu tiên, mà tập trung vào sự linh hoạt của mặt sàn.

• Nếu trần kho cao từ 6m – 12m: Bắt buộc phải lên phương án lắp đặt các hệ thống kệ hạng nặng như kệ selective kết hợp với xe nâng tầm cao (Reach Truck) hoặc xe nâng lối đi hẹp (VNA) để tận dụng triệt để khoảng không gian phía trên.

2. Số lượng SKU và Đặc tính luân chuyển hàng hóa

• SKU nhiều, số lượng mỗi SKU ít: Hãy chọn ngay kệ Selective. Bạn có thể lấy bất kỳ loại hàng nào ra mà không cần đảo lộn kho bãi.

• SKU ít, khối lượng một SKU cực lớn: Hãy dịch chuyển tư duy sang kệ Drive-In hoặc hệ thống Pallet Shuttle (Kệ chạy robot ngầm). Mật độ hàng của bạn sẽ được tối ưu hóa ở mức tối đa.

3. Phương thức luân chuyển hàng hóa (FIFO so với LIFO)

• FIFO (First In, First Out – Vào trước, Xuất trước): Bắt buộc đối với các sản phẩm có hạn sử dụng (Thực phẩm, hóa mỹ phẩm, dược phẩm). Các hệ thống phù hợp là Kệ Selective, Kệ Flow Rack, hoặc Kệ chứa hàng dạng di động (Mobile Rack).

• LIFO (Last In, First Out – Vào sau, Xuất trước): Phù hợp với vật liệu xây dựng, quặng, linh kiện máy móc không bị ảnh hưởng bởi thời gian lưu kho dài. Kệ Drive-In hoạt động hoàn hảo dựa trên nguyên lý này.

Chọn kệ theo ngành (RẤT QUAN TRỌNG)

Mỗi ngành nghề kinh doanh có một đặc thù vận hành chuỗi cung ứng hoàn toàn khác biệt. Dưới đây là những tư vấn cốt lõi rút ra từ thực tế triển khai của chúng tôi:

Ngành FMCG (Hàng tiêu dùng nhanh)

Đặc điểm của FMCG là áp lực dòng hàng luân chuyển liên tục, date ngắn, sản phẩm đa dạng từ chai lọ, hộp giấy đến túi nilon.

• Giải pháp khuyến nghị: Kết hợp hệ thống kệ selective cho khu vực lấy hàng lẻ (picking zone) và hệ thống kệ Flow Rack hoặc kệ chứa hàng trung tải cho khu vực lưu trữ hàng chờ phân phối.

Kho lạnh (Cold Storage)

Chi phí vận hành năng lượng (điện chạy hệ thống làm lạnh) trong các kho này cực kỳ đắt đỏ. Mỗi mét khối không gian trống trong kho lạnh đều đang “đốt tiền” của doanh nghiệp.

• Giải pháp khuyến nghị: Hệ thống Kệ Drive-In hoặc Kệ Di Động (Mobile Racking System). Các hệ thống này nén khít các pallet lại với nhau, giảm thiểu tối đa khoảng trống rỗng, từ đó giúp giữ nhiệt tốt hơn và tiết kiệm lên tới 40% chi phí tiền điện mỗi tháng cho doanh nghiệp.

Ngành Sản xuất và Công nghiệp nặng

Vật tư đầu vào thường là các khuôn đúc thép, linh kiện cơ khí, cuộn dây cáp lõi đồng lớn có tải trọng cực kỳ đậm đặc trên một diện tích nhỏ.

• Giải pháp khuyến nghị: Kệ Công xôn (dành cho thanh dài) và Kệ Pallet kết hợp lót lưới thép chịu lực cường độ cao hoặc mâm tole dày dày dặn bảo vệ bên dưới phòng trường hợp pallet gỗ bị gãy sập do quá tải cục bộ.

Ngành Logistics & 3PL (Dịch vụ kho vận bên thứ ba)

Đặc thù của kho 3PL là họ không biết trước tháng sau khách hàng của họ sẽ gửi loại hàng hóa gì: hôm nay có thể là tivi đóng thùng, ngày mai có thể là hạt nhựa đóng bao.

• Giải pháp khuyến nghị: Tính linh hoạt phải đặt lên hàng đầu. Hệ thống warehouse racking system của kho 3PL bắt buộc phải dùng Kệ Selective với các thanh Beam có thể tháo rời, nâng hạ cao độ một cách nhanh chóng để tùy biến theo mọi kích thước pallet của các khách hàng khác nhau thuê kho.

Thông số kỹ thuật khi thiết kế kệ

Khi phê duyệt bản vẽ kỹ thuật từ các đơn vị sản xuất kệ, doanh nghiệp tuyệt đối không được bỏ qua các thông số cốt lõi dưới đây để đảm bảo an toàn hệ thống, tránh tối đa rủi ro sập đổ giàn kệ gây tai nạn thảm khốc:

• Tải trọng sàn (Floor Loading Capacity): Hệ thống kệ hạng nặng truyền tải áp lực hàng chục tấn thông qua các chân trụ xuống mặt sàn bê tông. Sàn kho của bạn phải được thiết kế đổ bê tông cốt thép dày từ 15cm – 25cm với mác bê tông tối thiểu là M300, đảm bảo chịu được tải trọng tĩnh từ 5 – 10 tấn/m². Nếu nền sàn yếu, hiện tượng lún sụt cục bộ chân kệ chắc chắn sẽ xảy ra sau một thời gian vận hành.

• Tiêu chuẩn an toàn FEM và JIS: Đảm bảo kết cấu cơ khí của kệ được tính toán thiết kế dựa trên các tiêu chuẩn quốc tế uy tín như Tiêu chuẩn Châu Âu FEM 10.2.02 (quy định về tính toán thiết kế kệ chứa hàng bằng thép) hoặc tiêu chuẩn công nghiệp Nhật Bản JIS. Các chứng chỉ này đảm bảo thép có hệ số an toàn tối thiểu từ 1.5 đến 1.8 lần so với tải trọng danh định.

• Sai số thiết kế và Lắp đặt: Độ thẳng đứng của cột nhà kho sau khi lắp đặt xong không được phép lệch quá 1/200 so với chiều cao tổng thể của cột. Khoảng cách an toàn tối thiểu giữa đỉnh cao nhất của kiện hàng trên cùng tới hệ thống dầm trần hoặc đầu phun cứu hỏa (Sprinkler) phải đạt ít nhất 500mm để đảm bảo an toàn phòng cháy chữa cháy nghiêm ngặt.

Báo giá kệ chứa hàng (CHI TIẾT)

Mức đầu tư tài chính cho một hệ thống kệ kho hàng phụ thuộc vào rất nhiều biến số: độ dày của thép, quy cách kích thước, tổng khối lượng đơn đặt hàng và giá thép thô biến động trên thị trường thế giới.

Để giúp doanh nghiệp dễ dàng lập ngân sách dự toán, dưới đây là bảng khoảng giá sàn tham khảo mới nhất (Giá đã bao gồm sơn tĩnh điện tiêu chuẩn, chưa bao gồm chi phí vận chuyển, lắp đặt và thuế VAT):

Các yếu tố cốt lõi trực tiếp cấu thành nên giá bán:

1. Tổng khối lượng sắt thép sử dụng: Kệ càng dày, bản rộng của chân cột Omega và thanh Beam càng lớn thì chi phí phôi thép đầu vào càng cao, giá thành bộ kệ sẽ tỷ lệ thuận tăng theo.

2. Yêu cầu xử lý bề mặt đặc biệt: Sơn tĩnh điện trong nhà thông thường sẽ có mức giá rẻ hơn so với việc mạ kẽm nhúng nóng (Hot-dip galvanizing) dành cho các hệ thống kệ vận hành ngoài trời hoặc trong các kho hóa chất có độ ăn mòn cao.

Để nhận được bảng toán chi tiết tối ưu nhất cho mặt bằng của bạn, hãy liên hệ trực tiếp với chúng tôi để nhận báo giá kệ kho chính xác theo thời giá.

Quy trình triển khai kệ kho (A-Z)

Một dự án thiết kế và lắp đặt hệ thống kệ chứa hàng công nghiệp đạt chuẩn chất lượng cao bắt buộc phải trải qua 5 bước nghiêm ngặt sau:

[Khảo sát thực địa] ➔ [Thiết kế Layout 2D/3D] ➔ [Sản xuất cơ khí] ➔ [Lắp đặt tại công trình] ➔ [Nghiệm thu kiểm định]

Bước 1: Khảo sát hiện trạng mặt bằng thực địa

Đội ngũ kỹ sư sẽ đến trực tiếp nhà kho để đo đạc chính xác kích thước dài, rộng, cao; kiểm tra vị trí các cột bê tông của tòa nhà, hệ thống cửa ra vào, sơ đồ tủ điện và hệ thống PCCC phòng cháy chữa cháy hiện hữu. Đồng thời lấy mẫu kiểm tra độ phẳng, độ dốc của nền sàn kho.

Bước 2: Thiết kế sơ đồ mặt bằng Layout kỹ thuật

Dựa trên các dữ liệu khảo sát và thông số dòng xe nâng của khách hàng, phòng kỹ thuật sẽ tiến hành lên phương án thiết kế layout kho chi tiết trên phần mềm AutoCAD (2D) và dựng mô phỏng không gian 3D. Bản vẽ này giúp doanh nghiệp thấy rõ: tổng số lượng pallet chứa được, chiều rộng lối đi chính xác của xe nâng là bao nhiêu, khoảng cách an toàn thoát hiểm khi xảy ra sự cố.

Bước 3: Sản xuất gia công cơ khí tại nhà máy

Sau khi chủ đầu tư chốt duyệt bản vẽ và phương án tài chính, lệnh sản xuất sẽ được chuyển xuống xưởng sản xuất. Thép cuộn nguyên tấm được đưa vào máy cán tạo hình tự động (chân cột, thanh beam, giằng), dập lỗ chính xác bằng máy CNC, sau đó qua dây chuyền tẩy rửa axit xử lý bề mặt tự động và đưa vào buồng phun sơn tĩnh điện sấy nhiệt độ cao để đảm bảo độ bám dính tuyệt đối của màng sơn.

Bước 4: Vận chuyển và Lắp đặt hoàn thiện tại công trình

Toàn bộ vật tư kệ được đóng gói cẩn thận vận chuyển bằng xe tải đến công trình. Đội ngũ kỹ sư lắp đặt chuyên nghiệp tiến hành định vị tim mốc trên sàn kho, dựng khung hồi đứng, lắp thanh beam ngang, căn chỉnh độ phẳng bằng máy thủy bình laser và tiến hành bắn bulong nở cố định chắc chắn chân kệ xuống sàn bê tông.

Bước 5: Kiểm định kỹ thuật và Nghiệm thu bàn giao

Đơn vị sản xuất cùng chủ đầu tư tiến hành đo đạc lại sai số độ thẳng đứng, kiểm tra lực siết của toàn bộ bulong bằng cờ lê lực chuyên dụng. Tiến hành thử tải thực tế bằng các pallet hàng mẫu. Khi mọi thông số đều đạt ngưỡng an toàn lý thuyết, hai bên sẽ ký biên bản nghiệm thu đưa hệ thống giàn kệ vào vận hành chính thức.

Case study thực tế

Để chứng minh năng lực thực tế, dưới đây là 2 câu chuyện thành công tiêu biểu từ các khách hàng lớn của chúng tôi trong việc tái cấu trúc hệ thống kho vận bằng kệ chứa hàng các loại:

Case Study 1: Tối ưu không gian kho cho Doanh nghiệp Logistics tại Bình Dương

• Diện tích kho: 3.500 m². Chiều cao trần dầm biên là 8.5m.

• Bài toán ban đầu: Khách hàng sử dụng phương thức xếp chồng pallet trực tiếp trên sàn kho (Block stacking). Sức chứa tối đa chỉ đạt 1.800 pallet, không gian phía trên bị lãng phí hoàn toàn. Tốc độ lấy hàng cực kỳ chậm do phải bốc dỡ dịch chuyển nhiều tầng pallet đè lên nhau để lấy được hàng bên trong, tỷ lệ móp méo hộp carton lên tới 2.5%.

• Giải pháp triển khai: Chúng tôi đã tư vấn xóa bỏ hoàn toàn việc xếp nền, thay thế bằng hệ thống Kệ Pallet Selective hạng nặng thiết kế 5 tầng kho, chiều cao giàn kệ đạt 7.2m. Lối đi xe nâng được tính toán tối ưu ở mức 3.2m phù hợp dòng xe nâng điện đứng lái hiện có của doanh nghiệp.

• Kết quả đạt được:

  • Sức chứa kho tăng vọt từ 1.800 pallet lên đến 4.600 pallet trên cùng một diện tích sàn sàn (Tăng hơn 250% dung lượng kho).

  • Khả năng tiếp cận chọn hàng đạt chính xác 100%, thời gian hoàn thành một lệnh xuất hàng giảm từ 15 phút xuống còn 3.5 phút.

  • Triệt tiêu hoàn toàn hiện tượng móp méo hư hại hàng hóa do chèn ép tải trọng trực tiếp lên nhau.

Case Study 2: Giải bài toán tăng mật độ cho Nhà kho lạnh Thủy sản tại Cần Thơ

• Diện tích kho: 1.200 m². Nhiệt độ bảo quản luôn duy trì ở mức ổn định $-22^\circ\text{C}$.

• Bài toán ban đầu: Chi phí tiền điện vận hành máy nén lạnh quá cao, doanh nghiệp cần tăng tối đa lượng hàng lưu trữ trong phòng lạnh này để giảm thiểu chi phí năng lượng phân bổ trên từng kg thành phẩm thủy sản. Kho hiện tại đang dùng kệ Selective thông thường bị phí phạm quá nhiều không gian cho các đường hành lang lối đi của xe nâng.

• Giải pháp triển khai: Dỡ bỏ hệ thống kệ cũ, chuyển đổi công năng sang giải pháp hệ thống Kệ Drive-In chịu lạnh chuyên dụng, thiết kế cấu trúc sâu 8 pallet mỗi làn, chiều cao thiết kế 4 tầng chịu tải trọng 1.200kg/pallet. Toàn bộ kết cấu thép được sơn phủ lớp tĩnh điện đặc biệt chống bong tróc trong môi trường âm sâu cực hạn.

• Kết quả đạt được:

  • Số lượng pallet tăng từ 800 pallet lên thành 1.750 pallet trong cùng một không gian phòng lạnh đó.

  • Chi phí điện năng tiêu thụ tính trên mỗi đơn vị pallet sản phẩm lưu kho giảm sâu 38%, đem lại hiệu quả kinh tế cực lớn trực tiếp cho dòng tiền lợi nhuận của nhà máy ngay trong quý đầu tiên vận hành.

7 sai lầm nghiêm trọng khi chọn mua kệ kho chứa hàng

Trong quá trình tư vấn giải pháp cho hàng trăm doanh nghiệp, chúng tôi nhận thấy rất nhiều chủ đầu tư do thiếu kinh nghiệm thực chiến đã mắc phải những sai lầm chí mạng dưới đây, dẫn đến việc lãng phí tiền bạc hoặc đối mặt hiểm họa mất an toàn lao động:

1. Mua kệ thanh lý, kệ cũ không rõ nguồn gốc: Rất nhiều đơn vị ham rẻ chọn mua lại các hệ thống kệ cũ tháo dỡ từ các kho khác. Thép qua thời gian sử dụng lâu ngày có thể đã bị mỏi cơ học, hoen gỉ lõi bên trong hoặc bị biến dạng vi mô do va chạm cũ. Sử dụng các loại kệ này tiềm ẩn nguy cơ đổ sập giàn kệ bất cứ lúc nào khi chịu tải nặng liên tục.

2. Sai lệch thông số giữa Xe nâng và Lối đi của kệ (Aisle Width): Đặt mua kệ trước khi chốt thông số bán kính quay xe của xe nâng. Kết quả là khi lắp kệ xong, xe nâng không thể quay xe để lấy hàng trong lòng kệ, buộc phải phá dỡ toàn bộ hệ thống kệ để dời khoảng cách dịch ra ngoài, gây tổn thất chi phí cực lớn.

3. Bỏ qua thông số Tải trọng phân bổ đều (Uniformly Distributed Load): Kệ ghi chịu tải 2000kg/tầng có nghĩa là tải trọng phải được chia đều trên toàn bộ bề mặt thanh Beam thông qua pallet tiêu chuẩn. Nhiều công nhân kho vô tình đặt một khối kim loại nặng tập trung hoàn toàn vào một điểm chính giữa thanh beam, dẫn đến hiện tượng thanh beam bị uốn cong quá giới hạn đàn hồi gây gãy sập cục bộ.

4. Không lắp đặt các phụ kiện bảo vệ chân kệ (Column Protectors): Chân cột của hệ thống warehouse racking system là vị trí xung yếu dễ bị xe nâng đâm trúng nhất khi tài xế lùi xe khuất tầm nhìn. Việc tiếc tiền không lắp các ốp bảo vệ chân kệ bằng thép dày cố định dưới sàn khiến cột kệ dễ bị móp méo khi va chạm. Một khi cột đứng bị móp, khả năng chịu lực của toàn bộ giàn kệ phía trên sẽ bị suy giảm nghiêm trọng tới hơn 50%.

5. Sử dụng Pallet sai quy cách so với thiết kế hệ thống kệ: Hệ thống thanh lót pallet (support bar) được thiết kế cho pallet kích thước chuẩn $1200\text{mm} \times 1000\text{mm}$. Việc sử dụng các tấm pallet gỗ chất lượng kém có kích thước ngắn hơn sẽ khiến pallet bị lọt thỏm rơi thẳng xuống tầng dưới vô cùng nguy hiểm.

6. Tự ý thay đổi khoảng cách giữa các tầng beam không theo chỉ dẫn: Sức chịu tải của cột đứng phụ thuộc chặt chẽ vào khoảng cách (chiều cao) giữa các tầng beam (tính từ sàn lên tầng beam thứ nhất). Nhiều quản lý kho tự ý tháo thanh beam tầng một nâng cao hẳn lên để chứa hàng cồng kềnh phía dưới mà không biết rằng việc này đã làm tăng chiều dài tính toán của cột đứng, khiến hệ thống kệ dễ bị mất ổn định, cong vẹo khung hồi khi chịu tải các tầng trên.

7. Không thực hiện công tác bảo trì, kiểm tra định kỳ giàn kệ: Hệ thống kệ kho chịu tải liên tục quanh năm suốt tháng và chịu các chấn động rung từ xe nâng. Việc thiếu quy trình kiểm tra định kỳ hàng tháng để phát hiện các bulong bị lỏng, các vết nứt mối hàn hoặc các điểm gỉ sét bong tróc sơn khiến doanh nghiệp không thể xử lý kịp thời các nguy cơ sự cố từ thuở sơ khai.

FAQ chuẩn SEO (Các câu hỏi thường gặp)

Kệ chứa hàng các loại có thể tự lắp đặt tại nhà được không?

Trả lời: Đối với các dòng kệ tải trọng nhẹ như kệ sắt V lỗ đa năng hoặc kệ trung tải kích thước nhỏ gọn, bạn hoàn toàn có thể tự lắp ráp tại nhà dựa theo sách hướng dẫn kỹ thuật đi kèm. Tuy nhiên, đối với tất cả các hệ thống kệ kho hạng nặng chịu tải trọng lớn như kệ pallet, kệ drive-in, bắt buộc phải do đội ngũ kỹ sư lắp đặt cơ khí có tay nghề chuyên môn cao của hãng sản xuất thi công để đảm bảo độ chính xác cơ học tuyệt đối và an toàn vận hành.

Làm sao để biết chính xác hệ thống kệ kho hàng đang bị quá tải?

Trả lời: Dấu hiệu nhận biết trực quan dễ dàng nhất bằng mắt thường là độ võng của thanh Beam chịu lực ngang. Theo tiêu chuẩn thiết kế cơ khí quốc tế, độ võng cho phép lớn nhất của thanh beam khi chịu đủ 100% tải trọng danh định không được phép vượt quá mức L/200 (Trong đó L là chiều dài của thanh beam). Ví dụ thanh beam dài 2700mm thì độ võng ở điểm giữa không được vượt quá 13.5mm. Nếu bạn thấy thanh beam bị uốn cong rõ rệt vượt ngưỡng này, cần phải tiến hành hạ tải bốc dỡ hàng hóa ra ngay lập tức để kiểm tra hệ thống.

Tuổi thọ trung bình của một hệ thống warehouse racking system chất lượng cao là bao nhiêu năm?

Trả lời: Một hệ thống giàn kệ nhà kho tiêu chuẩn được sản xuất từ nguồn phôi thép tốt, xử lý sơn tĩnh điện đúng quy trình công nghệ sẽ có tuổi thọ vận hành trung bình dao động từ 10 đến 15 năm trong điều kiện nhà kho khô ráo bình thường. Đối với các môi trường đặc thù như kho lạnh âm sâu hoặc kho hóa chất có tính ăn mòn, tuổi thọ có thể ngắn hơn và đòi hỏi tần suất bảo dưỡng, sơn dặm bảo vệ dày hơn.

Tôi nên chọn pallet gỗ, pallet nhựa hay pallet sắt cho hệ thống kệ pallet công nghiệp?

Trả lời: Việc chọn chất liệu pallet phụ thuộc vào loại kệ và đặc thù hàng hóa. Kệ selective chấp nhận hầu hết các loại pallet nhưng yêu cầu pallet gỗ phải có thanh nan đáy chắc chắn không bị mục nứt. Hệ thống kệ Drive-In và kệ trôi tự động (Flow rack) ưu tiên sử dụng pallet nhựa đúc nguyên khối chất lượng cao hoặc pallet sắt vì chúng có kích thước hình học chính xác tuyệt đối, đáy phẳng không bị co ngót biến dạng theo thời tiết giúp quá trình di chuyển dọc thanh ray luôn mượt mà mượt mà, không bị kẹt.

Quy định của pháp luật Việt Nam về việc kiểm định an toàn giàn kệ chứa hàng như thế nào?

Trả lời: Hiện nay các hệ thống kệ chứa hàng tải trọng lớn trong các nhà xưởng công nghiệp quy mô lớn được xếp vào danh mục các thiết bị có yêu cầu nghiêm ngặt về an toàn lao động. Sau khi lắp đặt xong hoàn thiện và trước khi đưa vào sử dụng, chủ đầu tư nên thuê một đơn vị kiểm định độc lập (được Bộ Lao động – Thương binh và Xã hội cấp phép) đến đo đạc, thử tải thực tế để cấp Giấy chứng nhận kết quả kiểm định an toàn hệ thống giàn kệ. Hoạt động kiểm định này nên được thực hiện lặp lại định kỳ định kỳ hàng năm.

Kết luận + CTA mạnh

Hệ thống kệ chứa hàng các loại chính là đòn bẩy chiến lược giúp tối ưu hóa chi phí vận hành logistics và nâng cao năng lực cạnh tranh cốt lõi của mọi doanh nghiệp B2B. Đầu tư một hệ thống kệ kho chuẩn hóa, chất lượng cao ngay từ đầu không chỉ giúp bạn bảo vệ khối tài sản hàng hóa trị giá hàng chục tỷ đồng của mình an toàn tuyệt đối mà còn giúp giải phóng sức lao động, tăng tốc độ hoàn thiện đơn hàng lên gấp nhiều lần.

Đừng để không gian nhà kho của bạn tiếp tục bị lãng phí thêm một ngày nào nữa vì bố cục sai lệch hoặc hệ thống kệ cũ kỹ kém hiệu quả.

📞 LIÊN HỆ NGAY VỚI CHÚNG TÔI ĐỂ ĐƯỢC TƯ VẤN MIỄN PHÍ

Hãy gửi ngay các thông số kỹ thuật cơ bản về mặt bằng kho của bạn (Diện tích mặt sàn, chiều cao trần nhà kho, khối lượng tải trọng lớn nhất của một tấm pallet sản phẩm và loại xe nâng hiện có) cho đội ngũ chuyên gia của chúng tôi.

Chúng tôi sẽ tiến hành khảo sát thực địa và gửi lại cho bạn phương án Khảo sát hiện trạng + Lên bản vẽ thiết kế Layout 2D/3D tối ưu mặt bằng hoàn toàn miễn phí trong vòng 48 giờ làm việc!
